Механические крылья своими руками: Крылья для образа / Блог им. LeChat / Коллективные блоги / Steampunker.ru

мастер-класс изготовления разных по размеру крыльев в домашних условиях

Костюм ангела очень распространен как на взрослых тематических вечеринках, так и на детских утренниках. Такой костюм может выглядеть мило на детском празднике и смело на Хеллоуин. Главной особенностью костюма, несомненно, остаются крылья. С первого взгляда такое изделие кажется сложным и трудоемким, но на самом деле его под силу изготовить даже начинающим мастерам.

Выбор формы

Существует большое количество мастер-классов, как сделать крылья ангела. В зависимости от тематики вечера и срока службы, стоит делать тот или иной выбор. Некоторые изделия предназначены только для одного раза, другие считаются многоразовыми поделками.

Перед тем, как начать создание этого аксессуара, нужно определиться с тремя моментами: параметрами, положением и фасоном.

Для ребенка подойдет небольшой аксессуар, с маленьким весом и не мешающим движениям, для взрослого праздника понадобится конструкция большего размера. Если на утреннике будут танцы, то она не должна приносить дискомфорт. А дизайн полностью зависит от фантазии.

Они могут быть как сложенными, так и поднятыми. Для утренника больше подойдет сложенная конструкция, а для фотосессии – расправленные во весь взмах.

Форму выбирают исходя из фантазии мастера.

Материалы для работы

Их легко приобрести в отделах рукодельниц. Для крыльев необходимы:

1. Натуральные перья.
2. Ткань.
3. Картон.
4. Кружево.
5. Бумага.
6. Элементы декора.
7. Мастика.
8. Изолон.
9. Проволока.
10. Ватные диски.

Бумажные крылья

Бумага, как и картон – часто встречаемые ресурсы для создания этого аксессуара. Их легко использовать и они имеют невысокую стоимость. Однако, это довольно долгий процесс. Необходимо вырезать множество деталей, которые, в конце концов, станут похожи на натуральные перья.

Необходимые элементы

• Картон.
• Бумага белого цвета.
• Принтер.
• Резинка-фиксатор.
• Клеевой пистолет.
• Карандаш.
• Ножницы.

Ход работы

Вначале нужно изготовить основу. Она изготавливается из картона, на которые потом будут крепиться перья. Контур основы можно не прорисовывать, в любом случае, он будет тщательно замаскирован при помощи перьев на краю. К основе следует прикрепить резинку.

Затем нужно сделать заготовки перышек. Для удобства, их можно распечатать. Приклеивать перышки лучше снизу основы, в противном случае, клей не был заметен и слоями.

Перья следует клеить за верхнюю часть, низ можно завить ножницами.

Изделия из ткани

Изделие из этого материала прослужит долго и выдержит испытание временем.

Материалы и инструменты

• Белая бумага либо картон.
• Ткань.
• Резинка-фиксатор.
• Кружево.
• Проволока.
• Ножницы.
• Изолента.
• Атласная лента.

Ход работы

1. На картоне изобразить заготовку крыльев.
2. Обогнуть ее проволокой по краю, концы соединить и замотать изолентой.
3. Обтянуть всю работу материалом, зафиксировать ткань по краю изделия.
4. К заготовке прикрепить резинку.
5. Разрезать ткань на полосы 10-15см.
6. Пришивать перья нужно снизу заготовки. Сами перья прикрепляются за верх, низ должен оставаться свободным.
7. Для украшения изделия подойдут кружево, жемчуг, стразы.

Изолоновые крылья

Изолон применяют в строительстве, как подложку под ламинат. Это относительно недорогой полупрозрачный элемент. Крылья, сделанные с его помощью, будут очень легкими.

Материалы для работы

• Изолон.
• Проволока.
• Изолента.
• Клей ПВА.
• Ножницы.
• Различные украшения.

Ход работы

1. Сделать каркас из проволоки и его перетянуть изолоном. Осторожно скрепить края.
2. Прикрепить к основе резинку.
3. Из материала вырезать перья разнообразных размеров, чтобы будущие крылышки выглядели естественно. Клеевым пистолетом начать приклеивать перья, начиная от низа конструкции к верху. Большие перья должны быть прикреплены внизу, маленькие элементы – вверху конструкции.
4. На верх конструкции можно добавить декоративные элементы.

Аксессуар из перьев

Это самый широко встречающийся вариант. Такое изделие смотрится естественно в любом костюме.

В интернете есть множество материалов, как сделать крылья ангела своими руками. Работа с перьями – трудоемкий процесс, но конечная работа будет выглядеть естественно.

Материалы для работы

• Натуральные перья.
• Пух.
• Ножницы.
• Клей ПВА.
• Картон.
• Бумажные салфетки.
• Компоненты для украшения.
• Карандаш.

Ход работы

1. Сделать заготовку из плотного картона. Заготовка должна оставаться целой, части между собой не разрезать.
2. Прикрепить к заготовке резинку.
3. Прикреплять перья, работу нужно начинать снизу. К низу приклеивать наиболее длинные элементы, к верху – самые короткие детали. Все элементы прикрепляются по принципу чешуи.
4. Готовое изделие декорировать стразами или кружевом.

Черные крылья

Чтобы создать крылья как в террарии или костюм падшего ангела, можно использовать два варианта: либо найти черные перья, либо покрасить их. Во втором варианте нужно использовать только водостойкую, качественную краску. Основа под перья также должна быть покрашена в черный цвет.

Фатиновые крылья

Для создания таких крыльев понадобится фатин, две вешалки из проволоки и нитки.

Ход работы

• Обрезать крючки у вешалок.
• Придать каркасу форму крыла.
• Вырезать из ткани форму крыльев и обтянуть каркас.
• Зафиксировать полученный результат нитками по краю каркаса.
• Соединить обе части друг с другом. Это можно сделать при помощи клейкой ленты.
• Из ткани вырезать полосы, длиной 10-15см и одинаковой ширины.
• Пришить полоски, формируя из них складки.

Крылья из салфеток и кофейных фильтров

Этот роскошный аксессуар можно изготовить из бумажных салфеток. Нужно раздобыть большое количество этого материала.

Необходимые материалы

• Салфетки.
• Картон.
• Резинка-фиксатор.
• Ножницы.
• Клей.

Ход работы

1. Из картона необходимо вырезать шаблон крыльев.
2. Обклеить картон белой бумагой.
3. Прикрепить к основе резинку.
4. Салфетки разрезать на несколько частей и сложить треугольником.
5. Начать приклеивать треугольники. Они должны быть наклеены так, чтобы каждый последующий прикрывал предыдущий ряд.

Для украшения изделия хорошо подойдут пух, атласные ленты или кружево.

Поделки из одноразовых тарелок

Для этого аксессуара можно использовать самые разнообразные материалы, даже такие, как одноразовые бумажные тарелки.

Материалы и инструменты

• Одноразовые бумажные тарелки.
• Резинка или лента.
• Клеевой пистолет.
• Ножницы.
• Картон.

Ход работы

На основу из картона приклеивают тарелки, разрезанные на две части. Один ряд должен немного заходить предыдущий ряд. Получившееся изделие не прослужит долго, поэтому ее лучше использовать ради небольшой постановки на школьном празднике.

Кружевные аксессуары

Для выполнения этого аксессуара понадобятся:

• Кружево.
• Проволока.
• Бумага.
• Резинка.
• Ткань.

Процесс создания

Для такого варианта лучше сделать сложенные крылышки. Из бумаги или плотного картона нужно вырезать заготовку. По ее форме выгнуть проволоку, концы проволоки соединить друг с другом и обмотать клейкой лентой. Весь каркас обтянуть тканью.

На следующем шаге кружево нарезать на полоски, одинаковые по ширине, 10-15см. Пришивать полоски снизу за верхний край. Одна полоска накладывается на другую, тем самым скрывая шов предыдущего ряда.

Украсить такое изделие можно бантом, стразами или атласной лентой.

Такие аксессуары довольно просто сделать своими руками, но для этого нужно вложить немало усилий, которые обеспечат отличный результат.

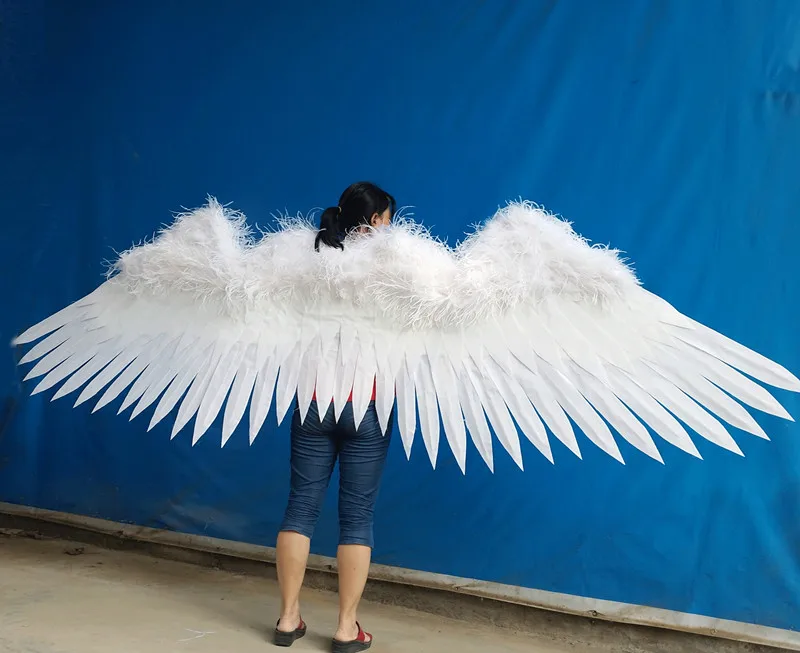

Фото идеи самодельных крыльев для костюма

Механические крылья – заказать на Ярмарке Мастеров – LOKHORU

Механические крылья, Атрибутика субкультур, Москва, Фото №1

Механические крылья

$490.77

Товар на заказ

Точное повторение невозможно.

Срок изготовления: По договорённости, сложно сразу сказать.

Принимаем заказы, продаём готовое. Заходите в блог и проверяйте переписку почаще!

Перейти в магазин

Хотите купить товар с гарантией доставки и возврата средств — предложите продавцу оплату онлайн. Подробнее

Другие товары (141)

Категории товаров

Атрибутика субкультур от Zeroic — стимпанк и фантастика
Категория и бренд

Все товары от Zeroic — стимпанк и фантастика
Бренд

Атрибутика субкультур
Категория

Описание

Очень своеобразный предмет, механические крылья, полностью выполненные из металла. Надеваются на человека за счёт системы ремней, складываются для перевозки, можно менять углы наклона частей крыла в широком диапазоне.

Весят, как ни странно, не так уж много — 9.5 кг, при максимальном размахе в 2.5 метра. Носить их на себе в разложенном виде довольно удобно, за счёт распределения веса, хотя через какое-то время отдых, конечно, потребуется. Подойдут для сценических постановок, выступлений рок-групп, как украшение зрелищного интерьера или декорация для шоу.

Повтор возможен лишь в очень свободной вариации — повторить конструкцию один в один решительно невозможно.Также можно сделать уменьшенную версию, или попробовать облегчить конструкцию дальше, применив детали меньшей массивности, или же встроить элементы этой конструкции в какой-либо другой предмет костюма или интерьера. Всё зависит от фантазии!

Рекомендации по уходу

Не ронять с большой высоты, особенно на ногу )

Доставка и оплата

Категории товаров

Атрибутика субкультур от Zeroic — стимпанк и фантастика
Категория и бренд

Все товары от Zeroic — стимпанк и фантастика
Бренд

Атрибутика субкультур
Категория

Отзывы

Отзывы о магазине
О магазине
(190)

Все отзывы мастера

Похожие запросы

ангел

крылья

интерьер

косплей

костюм

аксессуар

маскарад

карнавал

Футуризм

киберпанк

робот

образ

фестиваль

фантастика

техно

для выступлений

механика

для шоу

икар

$490. 77

Изготовление шарнирных крыльев — Black Owl Studio

Учебники / 13 марта 2017 г.

Используемые материалы и инструменты:

Материалы

• Рюкзак —
• Древесина и фанера —
• Болты и гайки — https://amzn.to/2QEKBcB
• Шайбы — https://amzn.to/2P0RQee
• Самостопорящиеся гайки — https://amzn.to/3n0T05Y
• Малые шкивы — https://amzn.to/3n29XgH
• Шурупы для глаз — https://amzn.to/3n8oeIz
• Шурупы для дерева — https://amzn.to/3x8EvSs
• Резиновые прокладки для винтов — https://amzn.to/3dv9pfP
• Сверхпрочная струна — https://amzn.to/3v4DDwo
• Горячий клей — https://amzn.to/3dsTGhw
• Листы пенопласта — https://amzn.to/3gph2me
• Деревянные шампуры — https://amzn.to/3ejm5pg
• Грунтовка Plasti DIP — https://amzn.to/2ROvGx1
• Акриловая краска — https://amzn.to/32wx1KZ

Инструменты

• Пистолет для горячего клея — https://amzn. to/3sG2e9j
• Ножовка — https://amzn.to/3aqTRrP
• Сверлильный станок — https://amzn.to/3goiIQE
• Отвертки — https://amzn.to/3x5ipQK

Партнерские ссылки Amazon

Некоторые ссылки в этом посте являются частью партнерской программы Amazon.

Определите потребность

Чтобы создать костюм Хранителя королей, мне ДОЛЖНЫ были быть крылья; и на всякий случай они ДОЛЖНЫ были открыться.

Самой сложной задачей было придать костюму эффект «Вау», как у павлина, демонстрирующего свое оперение. Для этого движение механизма имитирует настоящее крыло орла, что очень похоже на то, что люди представляют себе в голове, когда думают о крыльях ангела.

У меня был выбор: автоматизировать крылья, чтобы они открывались дистанционно, или создать систему, открывающую их вручную.

Автоматизированные системы

Для автоматизированных систем было две возможности: использовать электродвигатели или пневматическую систему.

Электрические двигатели позволяют полностью контролировать скорость крыльев, а также различные углы раскрытия крыльев, создавая естественное ощущение движения птицы.

Основным недостатком этого решения является общий вес двигателей, аккумуляторов и всех стальных элементов, используемых в системе. Если бы крылья были единственной опорой костюма, все было бы в порядке, но если вы добавите к этому полный доспех и меч, он станет слишком тяжелым для ношения.

С другой стороны, пневматическая система позволяет быстро открывать крылья. Портативность и автономность системы достаточно хороши. Но необходимые детали было трудно найти, поэтому они не были бы дешевыми для меня. Кроме того, у меня были сомнения, что служба безопасности пропустит меня, пока у меня на поясе есть баллоны с воздухом.

Поскольку никакое автоматическое решение не было достаточно хорошим, я пошел посмотреть, что возможно на стороне ручных систем.

Ручные системы

Я быстро понял, что с ручной системой все, что вам нужно, это выяснить одну вещь: какой из ваших суставов приведет в действие ваше великое изобретение!

Обычно наиболее практичным решением является использование руки, желательно свободной. Конечно, можно было бы использовать ногу, ступню, шею и так далее, но это было бы напрасно!

В моем случае я хотел, чтобы длина конечной была достаточно маленькой, чтобы мне не приходилось слишком далеко двигать рукой, чтобы открыть крылья. Для этого я нарисовал механизм раскладывания и прикрепил к нему шнур и шкивы. И здесь я должен быть честным и признать, что мне очень повезло: курс был почти идеальным с первой попытки :p .

Исследования, чертежи и прототипы

Прежде чем строить наше крыло, мы должны выяснить, что мы строим.

Поначалу поворотно-сдвижная система казалась хорошим решением, но ее практическая реализация была бы довольно сложной задачей. Чтобы не напутать, я вырезал несколько кусочков картона и соединил их металлической проволокой.

Затем я попробовал систему с кусками, расположенными встык, сохраняя параллельность за счет удвоения среднего куска.

Движение ограничено, но достаточно.

Лучшим был бы вторичный угол курса для движения вперед и назад, но его было слишком сложно реализовать. Поэтому я позволяю движению двигаться свободно и ставлю простые стопы минимум-максимум, чтобы задать курс (см. ниже).

Затем я искал способ прикрепить перья. При выполнении этого шага существует почти бесконечность возможностей. Самым практичным, а также наиболее распространенным было использование проволоки, соединяющей все перья одного ряда, что позволит вам установить точный угол между каждым из них, когда крыло открыто (видно на учебном фото Машаяханы на DeviantArt). ).

Кредиты: Машаяхана — http://mashayahana.deviantart.com/

Таким образом, когда крыло находится в состоянии покоя, проволока не натягивается, и перья просто естественным образом падают на пол. При срабатывании механизма первое перо, плотно закрепленное на конструкции, потянет проволоку, которая затем потянет за собой второе перо, которое затем потянет за собой следующее и так далее, пока все перья ряда не раскроются.

Еще вопрос по задней точке крепления. Самым очевидным решением было использование ремня безопасности или рюкзака. В конце концов я выбрал рюкзак, который практически превратился в подвеску…

Последней проблемой, которую нужно было решить, был поиск подходящего материала для перьев и способа их изготовления. Опять же, масса возможностей, от ткани до поролона и даже настоящих перьев. Но цена сильно колебалась между каждым из них…

Я выбрал решение «пена, дерево, проволока, клей», чтобы получить гибкое и легкое перо. Окраску было немного сложнее понять из-за указанной гибкости, но мы получили довольно хорошие результаты, используя «Dip», гибкую и водостойкую краску.

Чтобы определить длину каждого пера, я нарисовал прототип в SolidWorks в шарнирной сборке. Оказалось довольно сложно правильно отрегулировать все длины, чтобы крылья красиво складывались и все еще имели хороший вид, когда они открыты.

Прототипы

Первый прототип был сделан из бамбука. Я думал, что он легкий и достаточно прочный, чтобы удержать все перья, но он оказался хрупким и не очень прочным.

Это все еще было полезно. Это подтвердило, что общий механизм исправен. И что с некоторыми корректировками длины деревянных частей ощущение было правильным.

Для рюкзака изначально предполагалось сохранить функцию «переноска предметов», но когда был надет костюм, ширина рюкзака делала меня кривым и немного странным. Поэтому мы убрали лишнюю ширину и просто вырезали почти все карманы, так как в итоге они оказались просто бесполезными.

Здание

Список необходимых материалов:

• 1x сумка
• 4м дерева (в моем случае 4х4). Можно заменить на оргстекло для примера
• 1x тонкая фанерная пластина (~ 5 мм) для спинной пластины
• 2 большие шайбы с внутренним диаметром 6 мм
• 1 большая шайба с большим внутренним диаметром
• 20 болтов 6 мм
• 20 самостопорящихся гаек 6 мм
• 20 шайб 6 мм
• 3 малых шкива
• 40 винтов с проушиной
• 2 шурупа (маленькие)
• 2 небольших резиновых прокладки для винтов
• Струна для тяжелых условий эксплуатации
• Горячий клей

Инструменты

• Пистолет для горячего клея
• Дрель (предпочтительнее сверлильный станок)
• Большая отвертка
• Ножовка

Сумка

Сумка куплена в спортивном магазине за 10€. Он простой, но эффективный, потому что лямки мягкие и удобные для плеч, а спереди у него есть два ремня для стабилизации, что очень практично.

Деревянная планка той же высоты, что и сумка, прикреплена к задней части. Это будет основа, на которую будет крепиться весь механизм крыла. Она прикручена очень большими шайбами, поэтому не рвет ткань.

Поверх доски прикручиваются две деревянные планки: одна вверху, одна внизу. На каждом из них размещаем по два стержня. Теперь вам просто нужно поместить между ними кусок дерева, и они смогут поворачиваться вперед и назад, как мы видели в разделе «Исследования».

Именно на эту деревянную деталь будет крепиться все крыло с каждой стороны. Так прокалываем по две дырочки в каждой из них.

Крылья

Теперь займемся крыльями. Для этого просто нарежьте деревянные бруски (в моем случае дубовые шириной 20 мм, очень прочные) на длину, которая была определена в SolidWorks, просверлите отверстия (желательно столбовым сверлом для большей точности) и соберите эти детали вместе с винты/шайбы/гайки (SWN).

Гайки нельзя затягивать, иначе зафиксируется весь механизм; Поэтому, чтобы их не открутить и не пойти гулять, пока вы выпендривается, используются контргайки, которые остаются на месте даже тогда, когда они не затянуты.

Совет: если вы, как и я, возитесь со своей системой и вам часто приходится разбирать/собирать, сначала используйте обычные гайки, которые гораздо легче завинчивать/откручивать, чем контргайки. Контргайки нужно с самого начала завинчивать гаечным ключом, что в конечном итоге тратит много времени. Кроме того, пластиковое кольцо повреждается и становится практически неэффективным.

Крылья теперь можно прикрепить к сумке с помощью SWN. Эти винты очень длинные, потому что они будут служить «упорами» на деревянной пластине у основания сумки и, таким образом, остановят ход от крыльев вперед.

Механизм

Теперь, когда скелет на месте, мы установим весь механизм, чтобы открывать крылья рукой.

В деревянные планки вбиваются три крючка, два вверху и один внизу. К каждому будет прикреплен шкив, и через каждый будет проходить струна.

Эта струна сначала прикрепляется к самой нижней точке крыла (достаточно простого деревянного винта), затем проходит в шкив, который находится сбоку, и привязывается к кольцу. Другая струна делает то же самое с другой стороны. Третий идет от кольца и переходит в нижний шкив, затем он становится ручкой для раскладывания крыльев. Таким образом, эти две струны приводятся в движение одной ручкой. Они должны быть идеально отрегулированы, чтобы вызвать открытие соответствующего крыла одновременно. Малейшее смещение будет ощущаться при натягивании струны неприятным рывком.

Хорошо, наша сумка-крыло теперь работает. Теперь мы должны подготовить его к получению наших бесчисленных перьев. Они расположены наложенными друг на друга рядами, причем основной ряд находится посередине, окруженный двумя второстепенными рядами, по одному с каждой стороны.

Для основного ряда в деревянном каркасе вертикально просверливаются 14 отверстий, по одному на каждое перо, равномерно распределенных по крылу.

Для второстепенных рядов немного по-другому. Механизм, состоящий из двух слоев дерева, я зацепил сбоку, чтобы при необходимости сдвинуть основание перьев. В противном случае я использовал простые шурупы. Опять же необходимо распределить отверстия по длине крыла и сделать это симметрично.

Мешок готов к приему перьев, это будет наш следующий шаг и самая утомительная часть.

Перья

Что вам нужно:

• Пенопластовые листы
• Деревянные шпажки 30 см
• Горячий клей
• Струна для тяжелых условий эксплуатации
• Грунтовка Plasti DIP
• Акриловая краска

В качестве материала я решил использовать листы пенопласта, потому что он недорогой, с ним легко работать и он довольно жесткий.

Я вырезал лист пенопласта нужного размера. Затем я вырезал столбик толщиной около 2 мм в центре, чтобы вставить деревянную шпажку в качестве центральной оси для пера.

Все, что осталось, это закрепить нить, обернув ее вокруг шпажки и полив большим количеством клея.

Теперь к картине; Просто нанесите два слоя эластичной краски (чтобы перья не треснули при скручивании), а затем два слоя классической краски нужного вам цвета.

Теперь повторите процесс сто раз.

Сборка

рюкзак. Тогда будет легче надеть перья на крылья. Достаточно закрепить их двумя ШН, за отверстия двух концов дерева.

Чтобы крылья оставались открытыми, вы можете временно затянуть оба SWN.

Самая долгая задача сейчас — хорошо зафиксировать перья, а по ниточкам, соединяющим каждый ряд перьев, надо сказать, все дело в том, как вы это чувствуете. Вы должны выбрать угол, который, по вашему мнению, лучше всего смотрится между каждым пером, чтобы в конце у вас был гармоничный эффект. Чтобы эта нить не двигалась по шпажке, я каждый раз наношу точку горячего клея.

После того, как каждое крыло собрано, механизмы должны быть спрятаны. Это я сделал несъемным: большие листы закругленного пенопласта, по всему периметру, снова закрепил горячим клеем. Так что будьте уверены, что ваш механизм отлично работает!

На этот лист белого поролона крепятся нешарнирные перья, для этого не требуется особых усилий: достаточно клея и готово. Но будьте осторожны, чтобы отрегулировать положение и угол, чтобы сохранить эффект!

Теперь соедините две завязки сумки с нижней частью дужек каждого крыла, и ваши крылья готовы!

Улучшения

Несмотря на то, что механизм в целом крепкий и функциональный, все же можно внести некоторые улучшения:

• Некоторые перья возле суставов остаются захваченными во время складывания крыльев и поэтому повреждаются при повторном использовании мешка.
• Думаю, более жесткая фиксация перьев позволила бы лучше двигать крыльями и с меньшей вероятностью препятствовала бы возвращению перьев в нужное место.
• Говоря о перьях, я бы посоветовал вам использовать поролоновые листы цвета, близкого к желаемому цвету. Потому что, даже если я увеличил слой «Дип» втрое, трещины неизбежны и становятся видимыми, когда прямо под ним появляется ярко-розовый!
• Если у вас есть необходимые ресурсы и/или мотивация, было бы интересно еще раз взглянуть на открывающее движение, потому что я думаю, что эффект можно было бы улучшить, сделав рендер еще ближе к натуральному крылу.

Используемые материалы и инструменты:

Материалы

• Рюкзак —
• Древесина и фанера —
• Болты и гайки — https://amzn.to/2QEKBcB
• Шайбы — https://amzn.to/2P0RQee
• Самостопорящиеся гайки — https://amzn.to/3n0T05Y
• Малые шкивы — https://amzn.to/3n29XgH
• Шурупы для глаз — https://amzn.to/3n8oeIz
• Шурупы для дерева — https://amzn.to/3x8EvSs
• Резиновые прокладки для винтов — https://amzn.to/3dv9pfP
• Сверхпрочная струна — https://amzn.to/3v4DDwo
• Горячий клей — https://amzn.to/3dsTGhw
• Пенопластовые листы — https://amzn.to/3gph2me
• Деревянные шампуры — https://amzn.to/3ejm5pg
• Грунтовка Plasti DIP — https://amzn.to/2ROvGx1
• Акриловая краска — https://amzn.to/32wx1KZ

Инструменты

• Пистолет для горячего клея — https://amzn.to/3sG2e9j
• Ножовка — https://amzn.to/3aqTRrP
• Сверлильный станок — https://amzn. to/3goiIQE
• Отвертки — https://amzn.to/3x5ipQK

Партнерские ссылки Amazon

Аниматронные крылья — Willow Creative

Willow Creative > Руководство по сборке > Журнал сборки: Аниматронные крылья

Крылья демона, которые я построил в конце 2018 года

Моя первая пара аниматронных крыльев была построена в конце 2017 года, и с тех пор в конструкцию вносились некоторые изменения!

Основы: Выглядит как автоматический зонт, но только с двумя дужками по бокам. Движение «зонтик», поднимающееся вверх, приводится в движение с помощью двигателя с линейным приводом.
«Руки» созданы из труб из ПВХ/алюминия и соединений/шарниров, напечатанных на 3D-принтере.

Все шарниры моих крыльев напечатаны на 3D-принтере. Мои файлы для 3D-печати для этого проекта принадлежат мне, так как это журнал сборки, а не бесплатное практическое руководство. Для реализации такого проекта важно привнести собственное видение. Вы можете сконструировать свою собственную конструкцию, просто скрутив трубы вместе, или, например, самостоятельно соединив их с помощью сушильных стоек, материалов для палаток для кемпинга/автодомов и т. д.0051
Минимум 6 метров каждой трубы из ПВХ/алюминиевой трубы диаметром от 1/2″ до 3/4″ (без дерева)
Большое количество болтов M6 различной длины
Большое количество гаек M6
~64 больших шайбы M6 (действуют как втулки)
ABS пластик 4 мм

Электроника
Линейный привод 12 В Длина хода 100 мм (150–200 Н, ~70 мм/с)
Пример 1: https://nl.aliexpress.com/item/32688359779.html
Пример 2: https ://nl.aliexpress.com/item/32939591656.html
Двигатель постоянного тока 12 В/2-канальный пульт дистанционного управления, минимальный номинальный ток 5 А
Пример 1: https://nl. aliexpress.com/item/32996454911.html
Пример 2: https://nl.aliexpress.com/item/32840414129.html
Не забудьте купить настоящий пульт Кнопка
Аккумулятор 12 В с минимальной разрядной емкостью 3 А (посмотрите комплекты аккумуляторов 18650, аккумуляторы для автомобилей с радиоуправлением или аккумуляторы для видеонаблюдения)
Пример 1: https://nl.aliexpress.com/item/32911791019.html
Пример 2: https://nl.aliexpress.com/item/32835364746.html

СТРОЙКА

Рюкзак с двигателем:
Я создал 3D-печатную раму, в которую я мог добавить привод, аккумулятор и пульт дистанционного управления в центре. Три петли по обеим сторонам рамы позволяют соединить раму крыла, нижняя петля которой перемещается вверх и вниз с помощью линейного привода (как зонтик).

Первый упрощенный прототип этой идеи (построен в 2017 г.), рычаги были соединены непосредственно с линейным приводом:

Рама 2022 года выглядит следующим образом. Детали рамы напечатаны на 3D-принтере. Задняя пластина изготовлена ​​из АБС-пластика толщиной 4 мм, вырезана и обработана тепловым пистолетом, чтобы можно было зацепить ее за плечи.

Петли сконструированы таким образом, что крылья могут раскачиваться вперед и назад для естественного раскачивания (и для прохода через дверные проемы без шагающего краба).
Две одинаковые алюминиевые трубы используются в качестве шарнирных штифтов, а также используются в качестве линейных направляющих стержней для перемещения двигателя вверх и вниз по нижним петлям.

Я использовал дополнительные резинки с обеих сторон, чтобы помочь двигателю противостоять силе тяжести, когда крылья подняты, поэтому мне не нужно идти на компромисс в соотношении скорость/мощность, и двигатель не глохнет.

Как подключить цепь:

Вы также можете приобрести комплект дистанционного управления двигателем постоянного тока (минимальная номинальная мощность 5 А), эта часть уже изготовлена ​​для вас. Все, что вам нужно сделать, это подключить аккумулятор к входу, а двигатель к выходу в соответствии с инструкциями.
Если вы используете 2-канальную плату дистанционного управления, вы можете создать так называемый переключатель Н-моста, чтобы инвертировать полярность питания (и, таким образом, втягивать двигатель) с помощью двух кнопок вашего пульта дистанционного управления.
Ниже приведена принципиальная схема:

Если вам нужен более наглядный подход, посмотрите это видео на YouTube. Вместо двигателя постоянного тока в видео вы будете использовать линейный привод.

Как создать раму крыла :
При расчете углов и расстояний рамы старайтесь, чтобы «локоть» рамы крыла (первый угол рамы) был параллелен или ниже плеча рамы, это поможет тонне в стабильности и равновесии (ваша точка притяжения).
Если вы печатаете свои суставы на 3D-принтере, старайтесь, чтобы направление слоя было перпендикулярно силе, действующей на суставы, иначе они быстро сломаются.
Поэкспериментируйте с этой силой перед окончательной сборкой.
Держите пространство между суставами/движущимися частями как можно меньше, иначе рама начнет шататься.

По сравнению с показанным ниже механическим наброском видео, мне всегда приходится корректировать длину и соотношение рамы в сборе, так как это не идеальное преобразование реальных сил, углов и реальных расстояний между соединениями. Имейте это в виду и не фиксируйте соединения, пока не будете уверены на 100%, что у вас есть соотношение крыла ПОСЛЕ установки всех перьев из-за того, что они добавляют вес. Размеры в видео указаны в сантиметрах, и это хорошее начало, чтобы увидеть, подходит ли это вам.

Мембрана (например, Dragon Wings/Demon Wings)

чтобы создать кожную мембрану для моих крыльев. Шифоновая ткань приклеена к каркасу, и вы можете прожечь в ней отверстия с помощью паяльника или выжигателя по дереву, так как это синтетическая ткань.
Я использую пенопласт для обивки, трубы из изоляционного пенопласта или пенопласт низкой плотности для создания пальцев и окрашиваю их латексной краской, смешанной с акриловой краской.

Я пришиваю каркас из эластичного трикотажа вокруг каркаса, а затем приклеиваю к этой «наволочке» мышцы из обивочной пены и также крашу ее латексной краской, смешанной с акриловой краской. Тканевый чехол добавляется, когда рама полностью выдвинута, для лучшей посадки.

ПЕРЬЯ (для крыльев ангела/крыльев с перьями)

Материалы:

8 м хлопчатобумажной ткани поплин или подкладочная ткань
3 м трикотажной ткани
10 м железной проволоки ~3 мм (или 12 калибра)
50 м железной проволоки ~1,5 мм (или 16 размера)
150 перьев индейки ~30 см
500 перьев гуся ~10-20 см
искусственный мех, боа из перьев или пуховые перья для покрытия верха
~500 мл столярного клея

Эти номера все приблизительно, возможно вам нужно меньше.

Ткань, которую я использую для создания больших искусственных перьев, обычно представляет собой хлопок-поплин, он очень легкий, его легко клеить и красить, но он может осыпаться и выглядеть матовым. Ацетатная ткань также хороша, эта ткань обычно используется для подкладки и дает приятный реалистичный блеск, который также присутствует в настоящих крыльях.

Для одной пары крыльев с размахом не менее 4 метров требуется 8 метров ткани и более 50 метров железной проволоки.
Для каждого пера я нарезала полоски ткани примерно одинаковой длины. Не утруждайте себя вырезанием ткани по форме пера заранее, точное склеивание не стоит времени.
Я использую разбавленный водой столярный клей, чтобы склеить перья из двух слоев ткани с куском железной проволоки между ними.
Железная проволока, которую я использую, обычно имеет толщину от 1,5 мм до 3 мм (3 мм для самых больших маховых перьев).
Влажные склеенные полоски оставляют сохнуть на сушилке для одежды, затем гладят и обрезают по форме.

Отверстия, просверленные в раме, используются для крепления железной проволоки от перьев к раме.
Прочная нить (обивочная нить, рыболовная проволока) используется для связывания перьев вместе, чтобы они поднимались, как только рама выдвигается, как рулонные шторы.

Я использую эластичную трикотажную ткань, чтобы создать одеяло поверх соединенных частей рамы, и пришиваю или приклеиваю горячим клеем к этому одеялу настоящие (меньшие) перья, прежде чем использовать магниты/нитки и т. д., чтобы прикрепить его к раме.
Изучите форму и расположение настоящих крыльев орла/лебедя и т. д., чтобы убедиться, что вы расположили их аккуратно, и не забудьте использовать внешнюю/внутреннюю часть перьев в том же направлении, что и ваши крылья. Вы можете гладить перья утюгом с горячим паром, чтобы сгладить их, чтобы они лучше подходили к вашей фигуре.
Процесс почти такой же, как у Alexis Lincicome/The Griffin Queen, так что вы можете посмотреть ее видео на YouTube о том, как сделать и добавить все перья более подробно.

Выкройку пернатых крыльев можно найти и на моем сайте. Вы можете использовать это, чтобы определить форму, размер и положение перьев.

Часто задаваемые вопросы

В: Могу ли я приобрести эти 3D-печатные соединения или файлы STL?
A: Файлы в настоящее время недоступны, это журнал сборки о том, как я это сделал, а не точное руководство для вашей собственной парной копии. Я думаю, что для всех важно практиковаться и экспериментировать при создании подобных вещей, а не подражать или копировать чужую работу в точности, не изучив многого, особенно в таком сложном проекте, как этот.
